ZN 1500-2 Macchina per cartoni di grandi dimensioni a pallet singolo

ZN1500-2 è inoltre dotato del più recente sistema di controllo e diagnosi automatica, sistema di servo-vibrazione, sistema di cambio rapido dello stampo ecc., che può fornire supporto completo agli operatori.

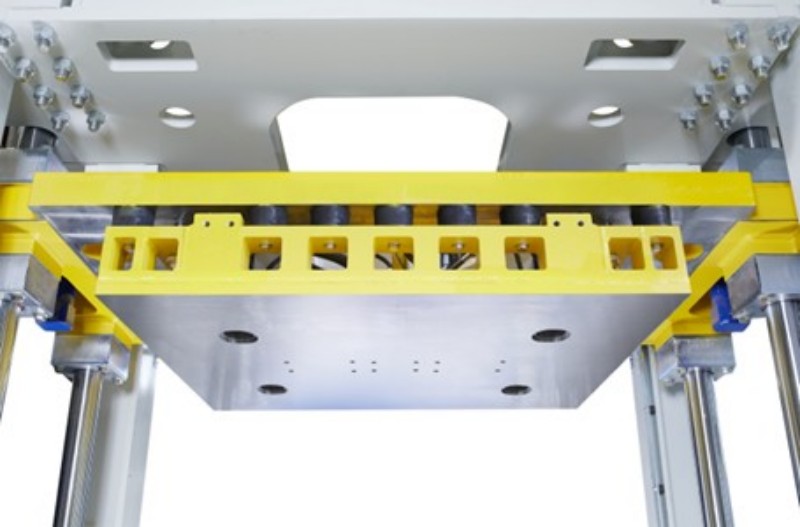

1, sistema di cambio rapido dello stampo
• Gru di portata 3T per cambio stampi.
• Zenith 1500-2 fornito con chiusura antimanomissione compatibile con stampi di altri produttori.
• Cambio dello stampo entro 15 minuti.




2、Tavolo abbassabile per prodotti umidi
• Tavolo abbassabile dal design speciale, velocità più elevata per fornire prodotti bagnati al trasportatore laterale bagnato.

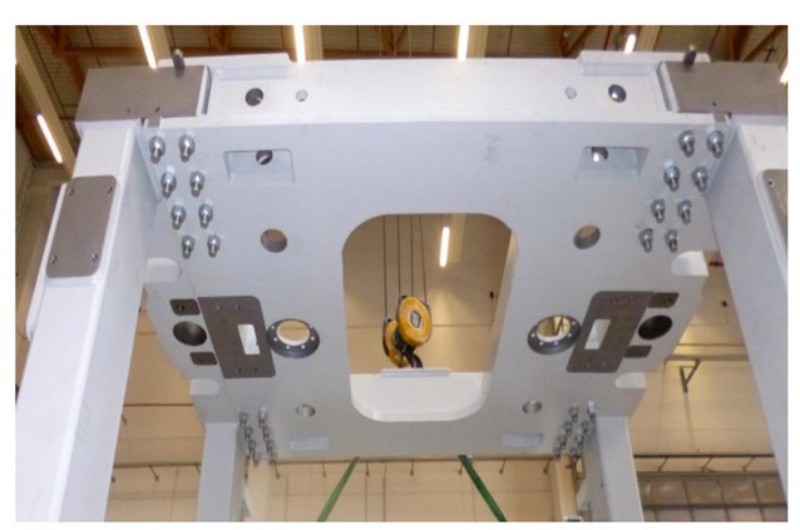

3、Telaio della macchina
• ZENITH è l'unica azienda che utilizza telai macchina bullonati.
• Il telaio della macchina imbullonato ed estremamente robusto è costituito da telai laterali, trave della tavola vibrante, trave motore della tavola vibrante e traversa.
• I telai dei concorrenti si rompono nel tempo a causa di saldature poco flessibili.
• Il telaio della macchina Zenith imbullonato è sufficientemente stabile da sopportare pressioni intense ma anche abbastanza flessibile da compensare l'elevata potenza di vibrazione. Pertanto la durata è molto più lunga.

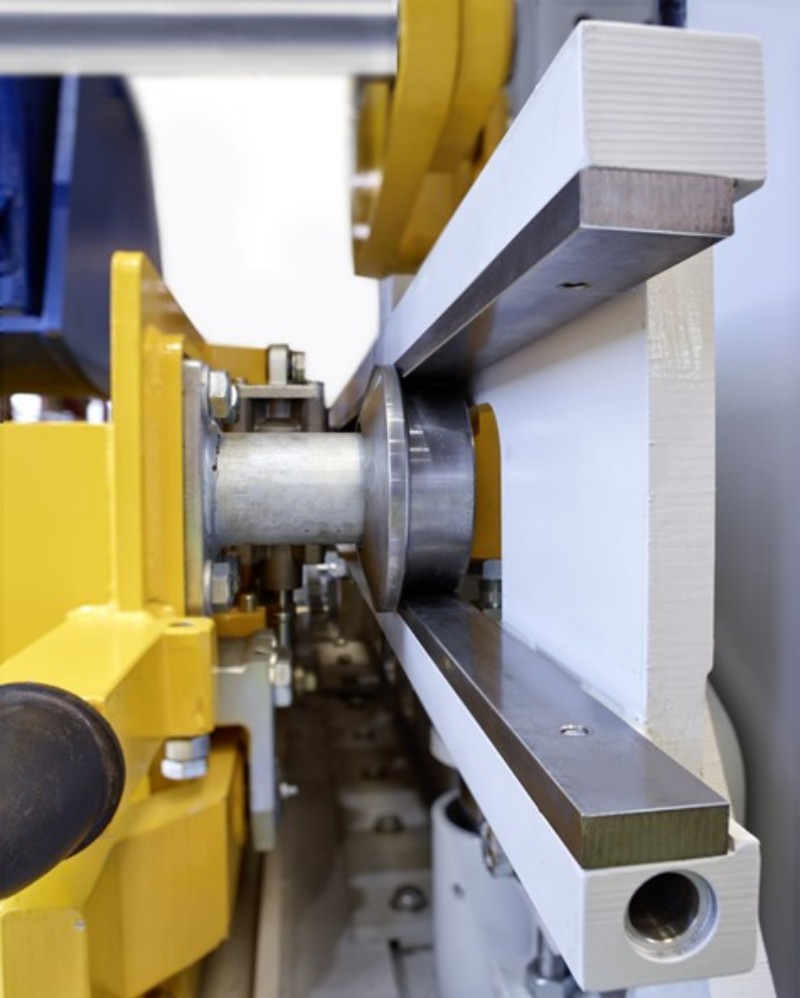

4、Facile manutenzione
• Le guide saldate dei contenitori di riempimento sono dotate di parti soggette ad usura intercambiabili. Ciò si traduce in costi e tempi di assemblaggio molto inferiori.
• La traversa è stata sviluppata in modo tale che le colonne possano essere spostate lateralmente singolarmente. Ciò si traduce in lavori di manutenzione sensibilmente più rapidi e meno intensivi dal punto di vista fisico.
• I singoli moduli, motori, adattatori di potenza del motore e unità computer possono essere sostituiti facilmente senza l'uso di un tecnico dell'assistenza o di un programmatore.

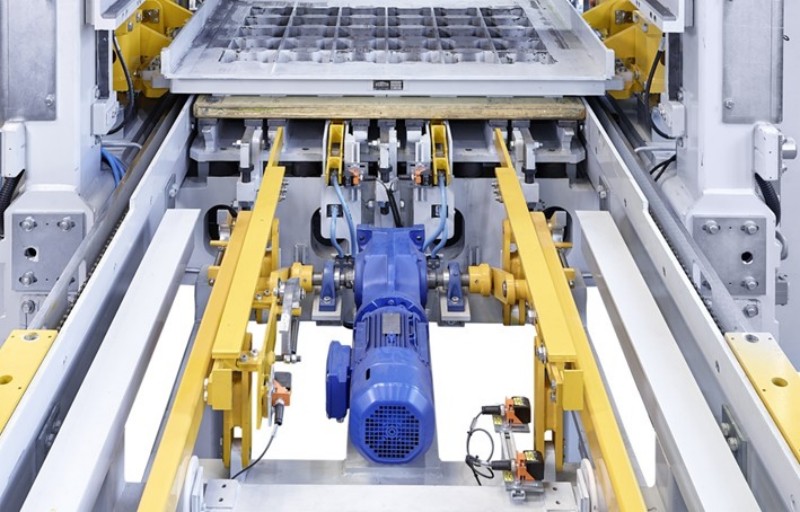

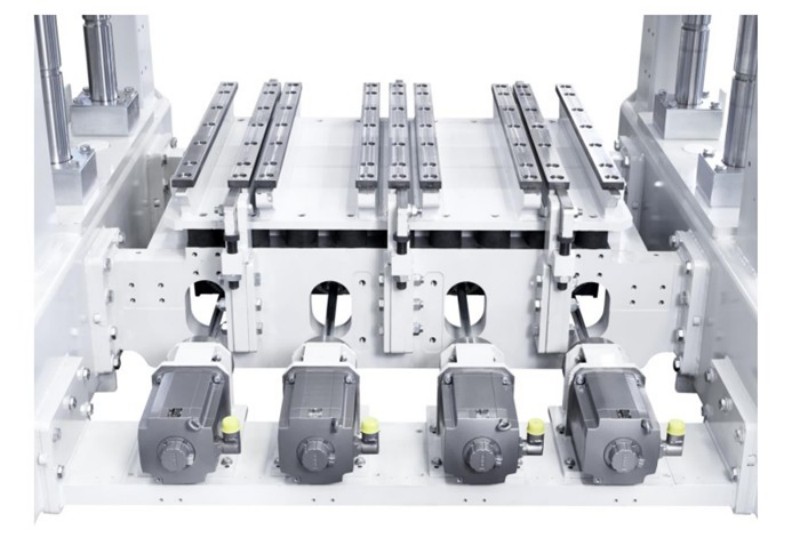

5、Sistema di vibrazione ultra dinamico
• Il sistema ZENITH Ultra Dynamic Vibration garantisce un'enorme dinamica e allo stesso tempo un'elevata compattazione dei prodotti.
• Il sistema di vibrazione estremamente dinamico è stato sviluppato in collaborazione con la principale università tedesca di Aquisgrana.
• L'innovativo sistema vibrante è stato progettato per ottenere ampiezze precise in un tempo di risposta molto breve, garantendo al contempo una regolazione flessibile.
• L'elevata dinamica è ottenuta grazie all'impiego della più recente servotecnologia SEW e consente la regolazione dell'angolo di offset in meno di 0,1 s.

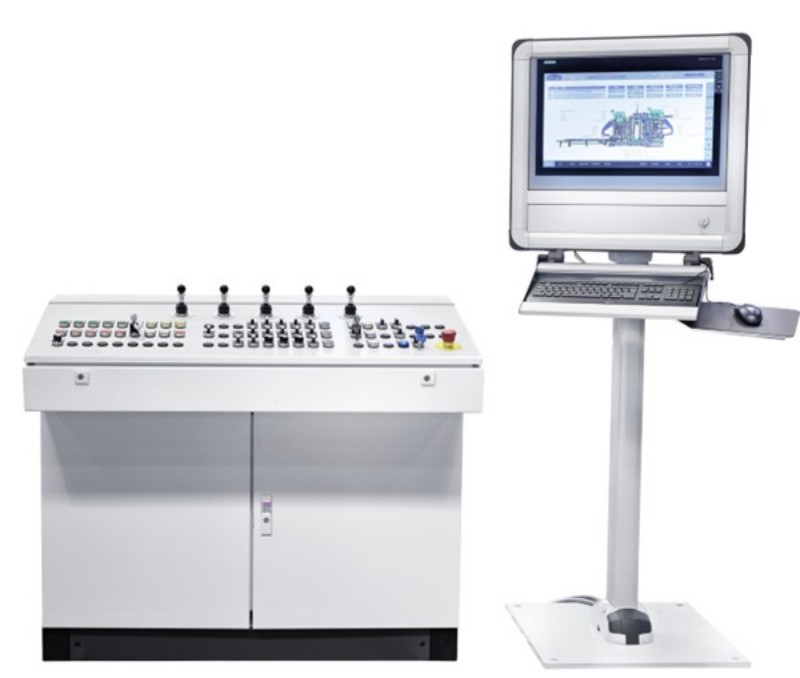

6、Sistema di controllo elettrico: facilità d'uso
• Per garantire una facilità d'uso ottimale, lo ZN1500-2 è dotato di un concetto di visualizzazione intuitivo e autoesplicativo.
• La visualizzazione organizzata in modo chiaro mostra solo i componenti più essenziali. Tuttavia, con pochi gesti, ogni dettaglio dell'impianto può essere selezionato e controllato in tempo reale.
• Lo ZN1500-2 è dotato di un pannello touch mobile Siemens che garantisce la massima comodità operativa. L'operatore della macchina può trasportare il pratico pannello e azionare la macchina da diversi posti.

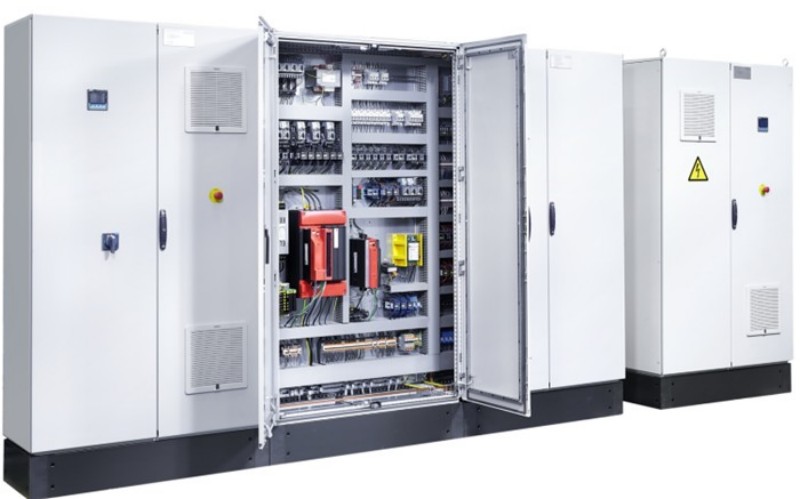

7, sistema di controllo elettrico
• Grazie all'intensa collaborazione di ricerca e sviluppo con Siemens dal 2014, è stato possibile sviluppare numerose innovazioni.
• ZN1500-2 è stato dotato dell'implementazione dei più recenti standard dell'industria 4.0.
• Con Siemens S7 1500 TIA Portal tutti i componenti ei processi della macchina sono interconnessi e possono essere totalmente controllati e ottimizzati in tempo reale.

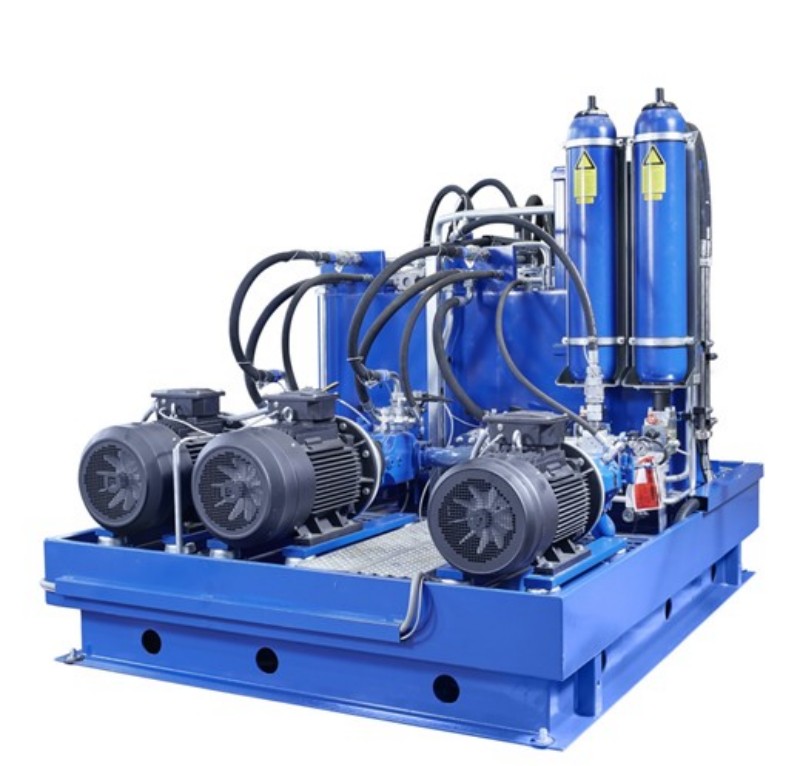

8, sistema idraulico avanzato
• ZN1500-2 è dotato di due pompe principali (capacità 270 l/min) e due accumulatori di pressione per tempi di ciclo rapidi durante la produzione regolare.
• In caso di guasto della pompa, la macchina può essere utilizzata con la seconda pompa per evitare un arresto della produzione.
• La pompa aggiuntiva per la modalità di regolazione (capacità 20 l/min) garantisce una limitazione sicura della velocità per i rispettivi movimenti.

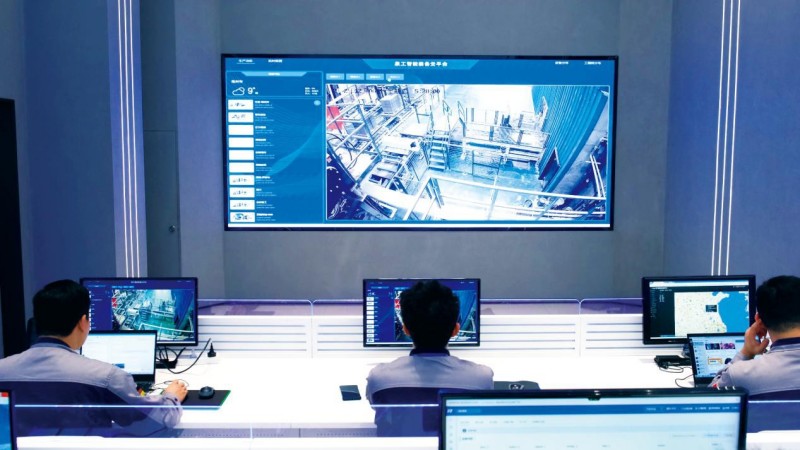

9、Sistema leader di servizi cloud intelligenti
La piattaforma di servizi cloud intelligenti QGM prevede l'uso della tecnologia cloud, della tecnologia di comunicazione del protocollo dati, della tecnologia Internet mobile, della modellazione delle apparecchiature, dell'intelligenza artificiale, dei big data e di altre tecnologie nella raccolta di dati operativi delle apparecchiature intelligenti aziendali e raccolta dati sulle abitudini degli utenti, monitoraggio online, aggiornamento remoto; per l'intero ciclo di vita del monitoraggio e del monitoraggio in tempo reale dello stato della macchina, affinché i clienti possano ottenere la previsione remota dei guasti nascosti, la diagnosi dei guasti e la manutenzione online.
