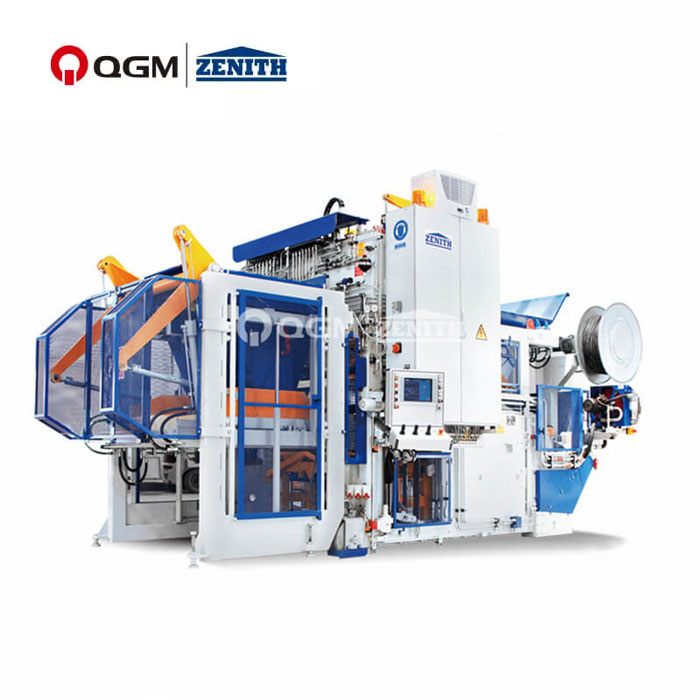

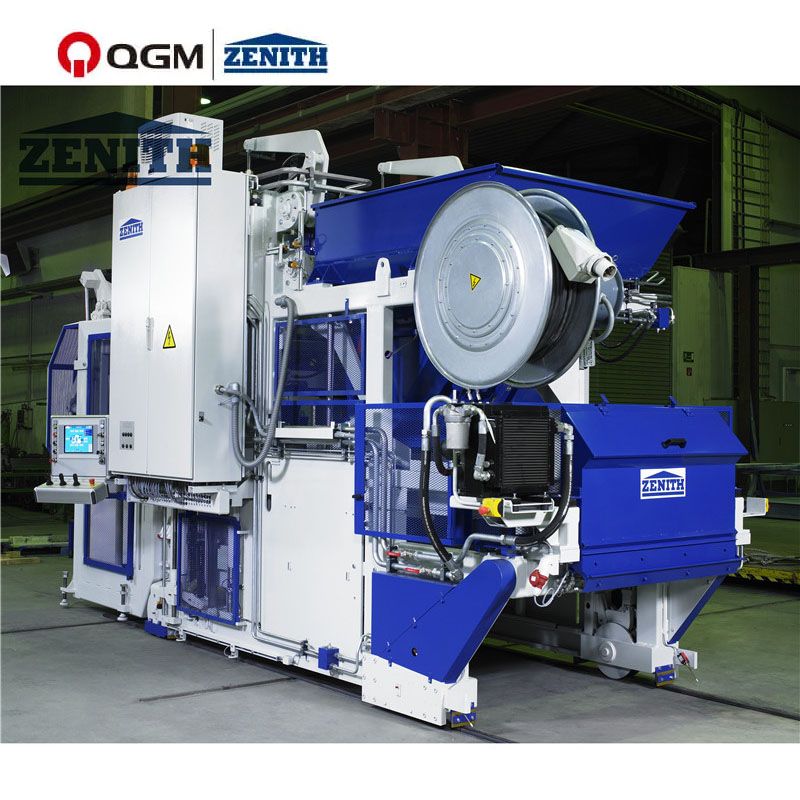

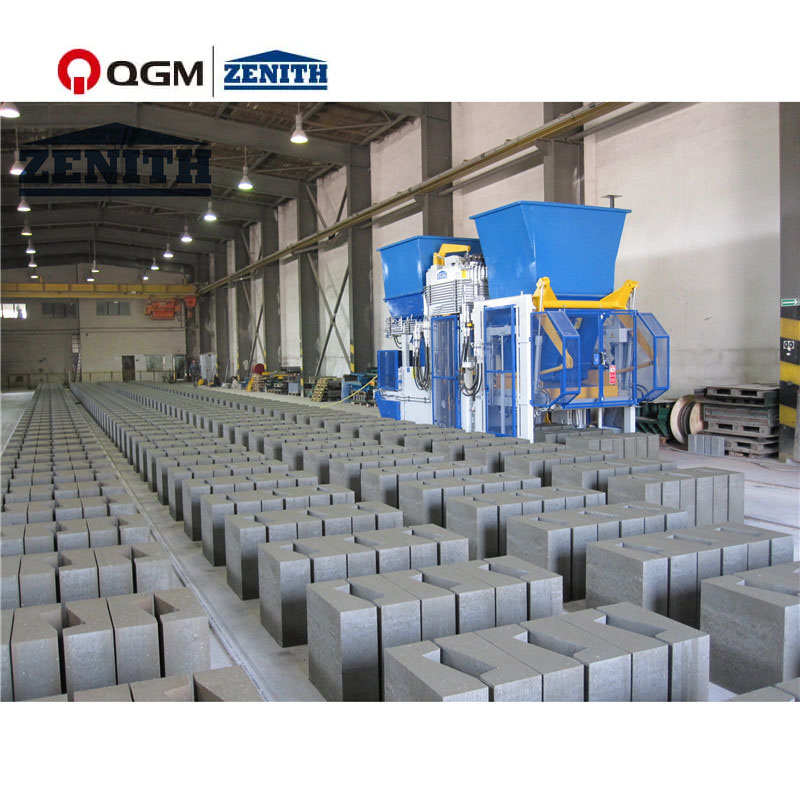

La Mobile Laying Brick Machine è una macchina per la produzione di mattoni. È facile da usare e adatto a piccole fabbriche di mattoni. Si sposta con il cambiamento del luogo di lavoro. Questa attrezzatura non necessita di pallet. I mattoni pressati vengono posizionati sul cantiere mentre la macchina per mattoni si muove, risparmiando notevolmente sui costi dei pallet, ma l'area del cantiere deve essere sufficientemente grande. La Mobile Laying Brick Machine adotta un avanzato sistema di controllo intelligente PLC, in grado di realizzare il dialogo uomo-macchina, il funzionamento completamente automatico, l'analisi casuale del segnale, la diagnosi automatica dei guasti e varie impostazioni dei parametri. Questa macchina presenta i vantaggi di una struttura semplice e compatta, facilità d'uso, facile manutenzione, basso consumo energetico e rendimento elevato.
Video del prodotto
ILPannello touch autoesplicativo e guidato da menurende il funzionamento della macchina molto semplice. I parametri di produzione per i diversi tipi di stampi e programmi di produzione vengono inseriti e salvati utilizzando le maschere di menu ben organizzate. Per l'elaborazione interna del segnale viene utilizzato un rapido Siemens SPS.
Le colonne di grandi dimensioni ed i cuscinetti di guida, supportati dalla sincronizzazione dei movimenti tramite catena e albero leva, garantiscono aguida sicura e precisa dello stampo e della testata pressina. Opzionalmente è disponibile la misurazione digitale del percorso tramite encoder lineare.

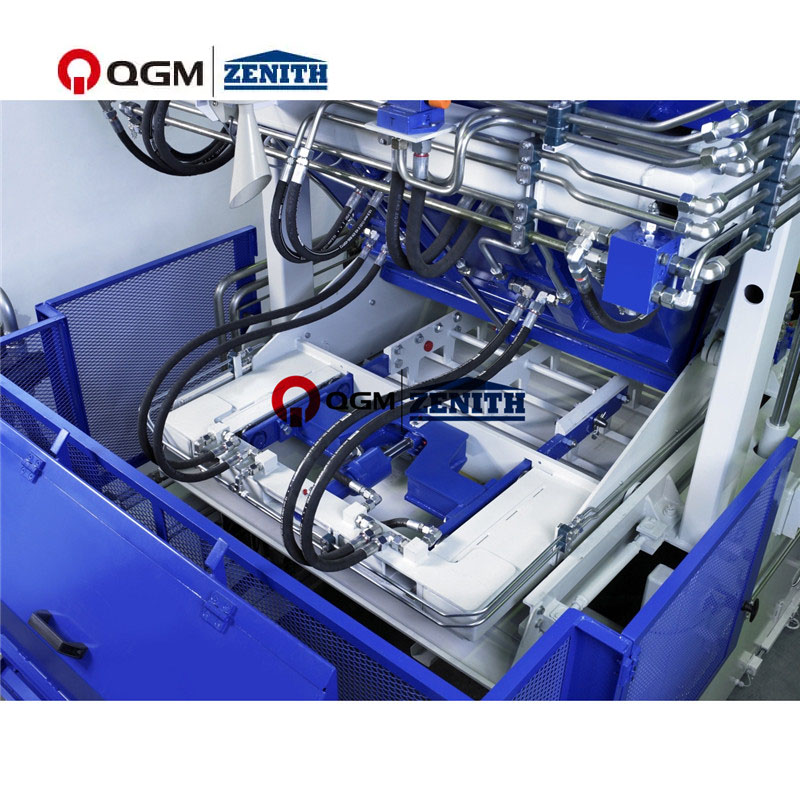

I principali movimenti della macchina (spostamento tavola vibrante, sollevamento stampo e testata pressina e spostamento cassetto di alimentazione) sono comandati dacilindri idraulici, sviluppati da ZENITH, e vengono attivati tramite valvole proporzionali. I prodotti possono essere depositati durante la sformatura con velocità di discesa controllata.
La testata antimanomissione principale può essere dotata di adispositivo di cambio rapido a comando idraulicoper un cambio stampo veloce. Per i cordoli prodotti trasversalmente alla direzione di riempimento, la macchina può essere dotata opzionalmente di un dispositivo rotante della testata tamper per una facile pulizia delle spade della testata tamper utilizzando le spazzole del cassetto di alimentazione.
Per aumentare la capacità della macchina è possibile equipaggiarla conpacchetto opzionale "Speed & Comfort".. Questo pacchetto comprende controlli e componenti idraulici con prestazioni più elevate, sistema di misurazione digitale del percorso per tutti gli assi di movimento principali, dispositivo di cambio rapido della testata compattatrice e un cassetto di alimentazione posteriore del calcestruzzo con griglia ad azionamento idraulico.

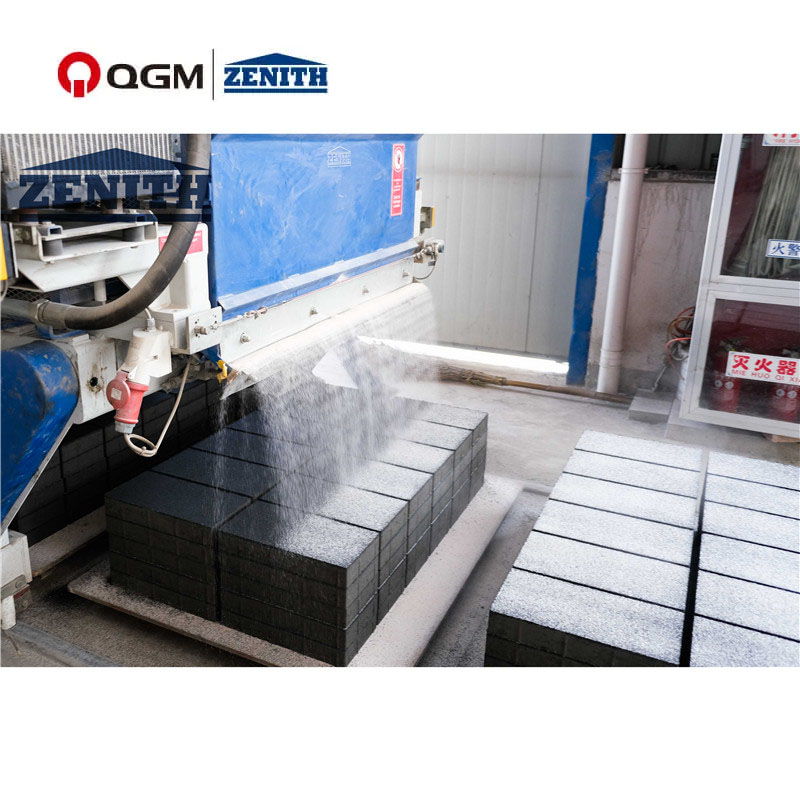

Quando si lavora senza l'unità di miscelazione facciale, la macchina può essere dotata di adispositivo per l'inserimento dell'anima in polistiroloper la produzione di blocchi isolanti o con aspazzola rotanteper spazzare le superfici dei blocchi.
Dati tecnici
| Caratteristiche | |
| Tramoggia del materiale base | 1.200 litri |
| Contenitore di alimentazione del materiale di base | 2.000 litri |
| Tramoggia per pigmenti | 800 litri |
| Contenitore per pigmenti | 2.000 litri |
| Altezza massima di alimentazione del caricatore | 2.800 mm |
| Dimensione della formazione | |
| Lunghezza massima di formatura | 1.240 mm |
| Larghezza massima di formatura (produzione sulla tavola vibrante) | 1.000 mm |
| Larghezza massima di formatura (produzione a terra) | 1.240 mm |
| Altezza del prodotto | |
| Produzione multistrato | |
| Altezza minima del prodotto (produzione sul pallet) | 50 mm |
| Altezza massima del prodotto | 250mm |
| Altezza massima di impilamento (pallet + altezza del prodotto a uno strato) | 640 mm |
| Produzione di basso livello su pallet | |
| Altezza massima del prodotto | 600 mm |
| Produzione di basso livello sul pavimento | |
| Altezza massima del prodotto | 650mm |
| Produzione sul pavimento | |
| Altezza massima del prodotto | 1.000 mm |
| Altezza minima del prodotto | 250mm |
| Peso della macchina | |
| Dispositivo senza muffe e pigmenti | 11,7 T |
| Dispositivo per pigmenti | 1,7 t |
| Dimensioni della macchina | |
| Lunghezza totale (senza dispositivo pigmentato) | 4.400 mm |
| Lunghezza totale (con dispositivo pigmentato) | 6.380 mm |
| Altezza totale massima | 3.700 mm |
| Altezza totale minima (altezza di trasporto) | 3.240 mm |
| Larghezza totale (incluso pannello di controllo) | 2.540 mm |
| Sistema di vibrazione | |
| Forza di eccitazione massima della tavola vibrante | 80KN |
| Forza di eccitazione minima della vibrazione superiore | 40KN |
| Consumo energetico | |
| In base al numero massimo di tavoli vibranti | 42KW |
Capacità produttiva

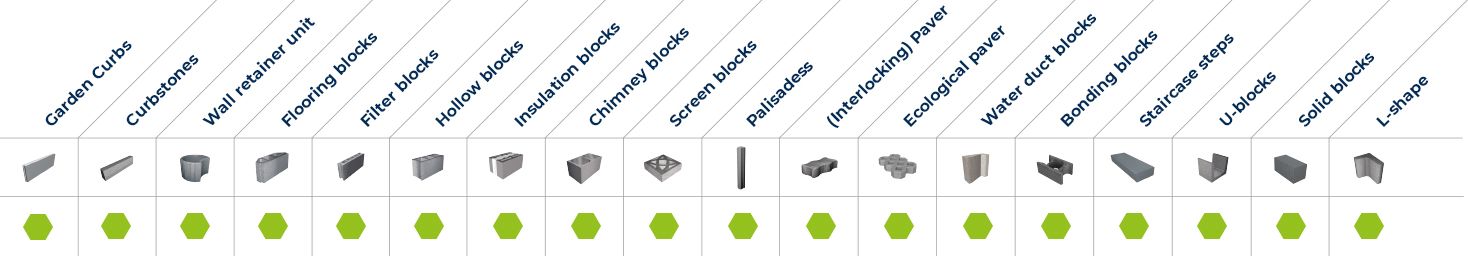

| Tipo di blocco | Dimensione (mm) | Immagini | Qtà/Ciclo | Tempo di ciclo | Capacità produttiva (Ogni 8 ore) |
| Blocco cavo | 400*200*200 |
|
12 | Anni '40 | 8.640 pezzi |
| Finitrice rettangolare | 200*100*60 |
|
54 | 38s | 817m2 |
| Finitrice rettangolare (senza facemix) | 200*100*60 |
|
54 | 36s | 864m2 |
| Finitrici UNI | 225*112,5*60-80 |
|
40 | 38s | 757m2 |
| Curstone | 150*1000*300 |
|
4 | 46s | 2.504 pezzi |
