| Caratteristiche | |
|---|---|
| Massimo. altezza del blocco | 500mm |
| minimo altezza del blocco | 40 mm |
| Altezza blocco opzionale (min.) | 30 mm |
| Dimensioni pallet | |
| Standard | 1.400 x 1.100 x 50 mm |
| Sono possibili diverse dimensioni di pallet | |
| Tramoggia di cemento posteriore | |
| Volume (geometrico) max. | 2.400 litri |
| Tramoggia per la miscelazione del viso | |
| Volume (geometrico) max. | 2.400 litri |
| Diverse esecuzioni di tramoggia con trafila o sportello di dosaggio per la produzione multicolore sono disponibili. |
|
| L'altezza di alimentazione può essere regolata individualmente. | |
| Peso della macchina | |
| Con unità di miscelazione facciale e stampo | AC. 35.000 kg |

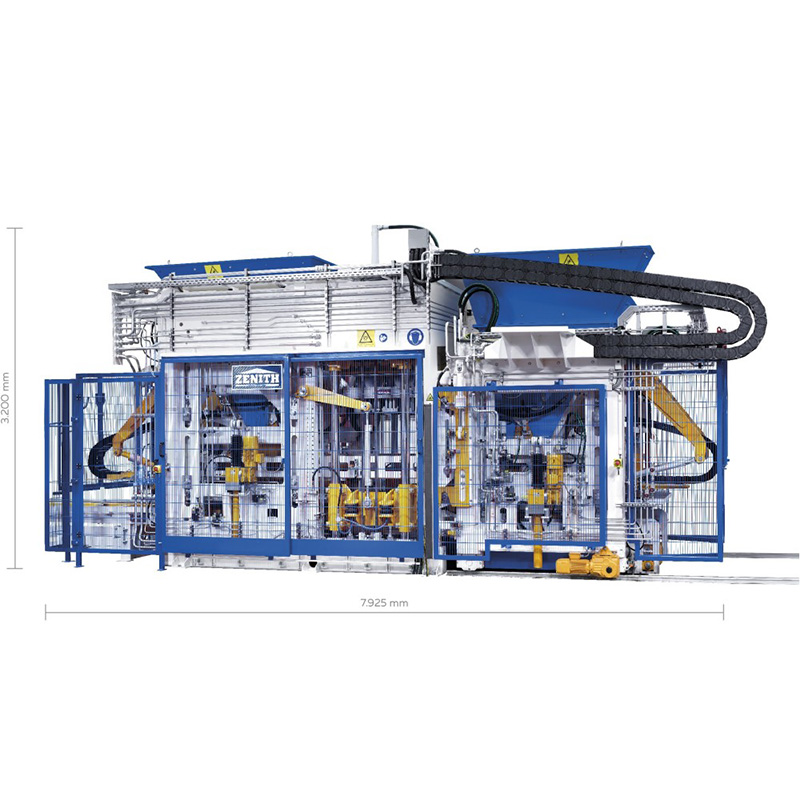

| Dimensione della macchina | |
| Massimo. lunghezza totale con unità di miscelazione facciale | 7,925 mm |
| Massimo. altezza totale (trasporto) | 3.200 mm |
| Larghezza totale massima | 3.100 mm |
| Sistema di vibrazione | |
|---|---|
| Tavolo vibrante monopezzo, servovibrazione ultra-dinamica con controllo di frequenza e ampiezza (forza centrifuga max.) |
175 kN |
| 2 vibratori della testata antimanomissione (forza centrifuga max.) | 35 kN |
| Idraulica | |
| Capacità (totale) | 560 l/min |
| Pressione operativa
pompa 1 macchina testa antimanomissione pompa 2 modalità di impostazione della pompa 3 |
180bar 200 bar 200 bar |
| Impianto elettrico | |
| Potenza di connessione (standard) con unità di miscelazione facciale Potenza installata |
ca. 310 kW |
| Potenza di connessione | ca. 160 kW |
| Protezione con fusibile | 315A |
| Linea di rifornimento | 4x 185mm² in alternativa 2x 4x 70mm² |
| Sistema Siemens S7-1500, Portale TIA |
|
| Funzionamento tramite pannello a sfioramento |
|
I dettagli tecnici sono soggetti a modifiche – senza preavviso. Le immagini delle apparecchiature mostrate sono solo esempi. Le foto possono includere opzioni secondo la richiesta del cliente.

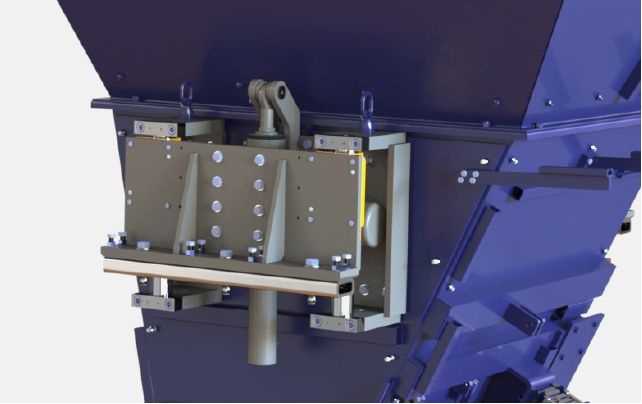

La tramoggia di miscelazione di base regolabile in altezza è una novità speciale ed è stata sviluppata per migliorare significativamente la qualità dei prodotti in calcestruzzo. Aiuta a ottimizzare il flusso di materiale e garantisce una distribuzione uniforme del materiale. Inoltre, la quantità di riempimento nel cassetto di alimentazione può essere regolata con precisione e in base al prodotto.

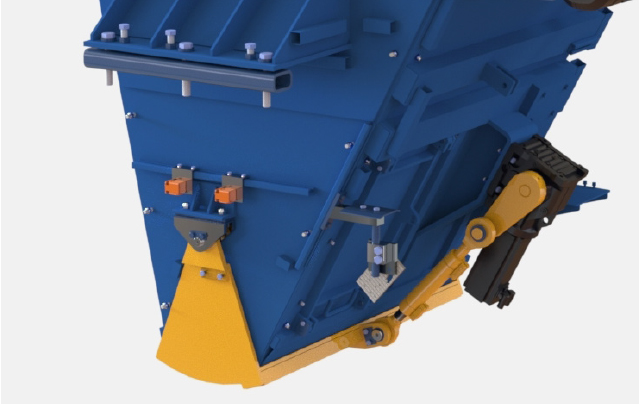

Le alette della tramoggia di base e di miscelazione frontale sono dotate di servomotori. Ciò consente tempi di apertura e chiusura estremamente rapidi. Il risultato è un dosaggio molto più preciso. Il vantaggio è una migliore riproducibilità del processo produttivo che migliora ulteriormente l'elevata qualità del prodotto.

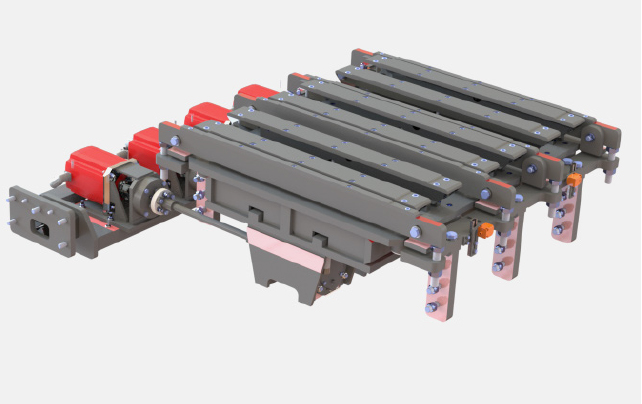

La testina pressino principale offre molta più flessibilità durante la produzione rispetto alle comuni testine pressino. Il numero di respingenti in gomma può essere selezionato liberamente. Inoltre il tamper principale può essere realizzato anche secondo i collegamenti di altri produttori. Queste innovazioni rendono la produzione molto più precisa e affidabile.

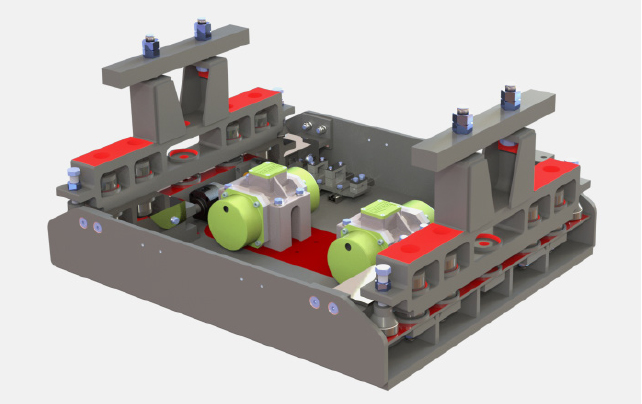

Il sistema di vibrazione con tavola vibrante monopezzo è stato ulteriormente sviluppato in collaborazione con RWTH Aachen. Raggiunge un'elevata efficienza energetica grazie alla distribuzione ottimale delle forze di vibrazione. Poiché questo sistema funziona senza bagno d'olio e non necessita di ulteriore raffreddamento ad aria, è molto ecologico e consente una facile manutenzione.

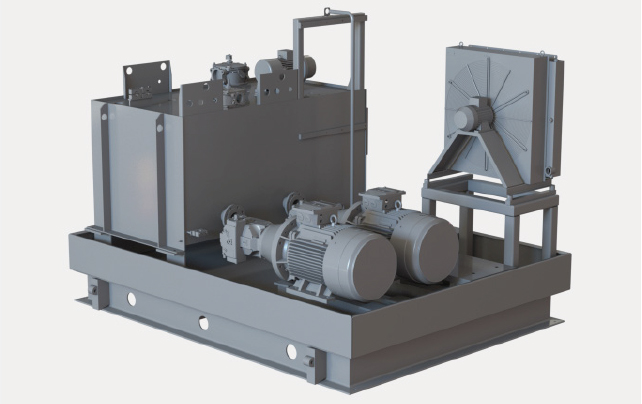

La macchina funziona con due pompe principali (capacità 270 l/min) e due accumulatori di pressione per tempi di ciclo rapidi durante la produzione regolare. In caso di guasto della pompa, la macchina può essere utilizzata con la seconda pompa per evitare un arresto della produzione. La pompa aggiuntiva per la modalità di impostazione (capacità 20 l/min) garantisce una limitazione sicura della velocità per i rispettivi movimenti.

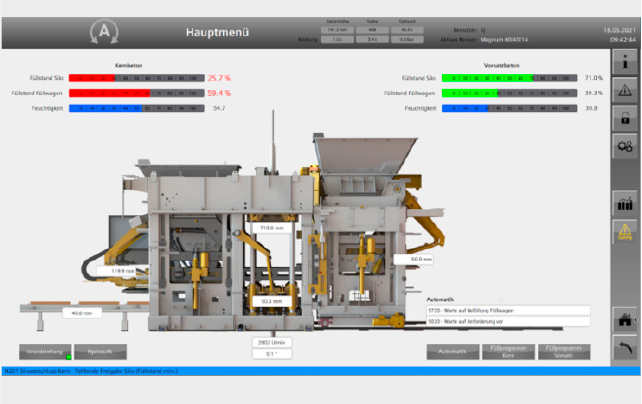

Tutti gli assi principali (testina compattatrice, stampo, cassetto di alimentazione, griglia di riempimento) sono progettati come assi controllati nel portale TIA. Pertanto non è necessaria un'elettronica di controllo esterna. Questo sistema garantisce un posizionamento esatto e continuo. L'elevata precisione delle ripetizioni nel processo di produzione garantisce una qualità del prodotto costantemente elevata durante la produzione senza interruzioni.
