Costruita attorno a un'architettura meccanica, idraulica ed elettrica integrata, la serie VP combina un telaio della macchina ad alta resistenza, pressatura idraulica di grande tonnellaggio, servovibrazione e automazione intelligente. Componenti riconosciuti a livello internazionale vengono utilizzati in sistemi chiave per supportare un funzionamento stabile e prestazioni di formatura costanti.
Con tre configurazioni della forza di pressatura (600, 900 e 1.500 tonnellate), la serie ZN-VP fornisce una soluzione scalabile per i produttori di prodotti in calcestruzzo con diversi requisiti di produzione e specifiche di prodotto.
La macchina è particolarmente adatta per applicazioni in cui la pressione di formatura, l'adattabilità del materiale e la flessibilità del prodotto sono importanti. A seconda del modello selezionato, della configurazione dello stampo e dell'impostazione della produzione, la macchina può produrre:
●Blocchi di cemento standard
●Blocchi cavi
●Blocchi per pavimentazione
● Cordoli
●Prodotti in cemento effetto pietra
●Prodotti paesaggistici
●Blocchi di protezione del pendio per la tutela dell'acqua
●Prodotti murali e decorativi in cemento
La serie ZN-VP supporta inoltre l'utilizzo di varie materie prime a grana fine e a base di rifiuti solidi, inclusi rifiuti edili, rifiuti solidi metallurgici, sterili di miniera, polvere di pietra, fanghi e fanghi di lavaggio della sabbia, previa adeguata preparazione dei materiali e progettazione della miscela.
Ciò rende la serie ZN-VP un'opzione adatta per progetti di produzione di blocchi di cemento incentrati sul riciclaggio dei rifiuti solidi e prodotti in calcestruzzo a valore aggiunto.
| Modello | ZN600VP | ZN900VP | ZN1500VP |
| Altezza del prodotto | 40-200 mmPersonalizzabile; specificare al momento dell'ordine | 40-200 mmPersonalizzabile; specificare al momento dell'ordine | 40-200 mmPersonalizzabile; specificare al momento dell'ordine |
| Dimensioni del pallet | 1200*870mm | 1200*1150 mm | 1400*1200mm |
| Forza di pressione principale | 600T | 900T | 1500T |
| Diametro del cilindro principale | φ500 mm | φ600 mm | φ800 mm |
| Peso della macchina (materiale base + miscela frontale + sistema idraulico) | ca. 61T | ca. 66T | ca. 80T |
| Potenza idraulica | 75 kW | 90 kW | 110 kW |
| Dimensioni della macchina (L × A × L) | Circa 6900x5600x2800 mm | Circa 7200x5600x2800 mm | Circa 8500x6000x3300 mm |
| Blocco di cemento standard240*115*53mm | 42 pezzi/stampo | 52 pezzi/stampo | 64 pezzi/stampo |
| Blocco di pavimentazione200*100*60mm | 30 pezzi/stampo | 40 pezzi/stampo | 48 pezzi/stampo |
| Prodotto in calcestruzzo dall'aspetto pietra600*300*80mm | 3 pezzi/stampo | 3 pezzi/stampo | 6 pezzi/stampo |
| Blocco cavo390*190*190mm | 10 pezzi/stampo | 10 pezzi/stampo | 12 pezzi/stampo |

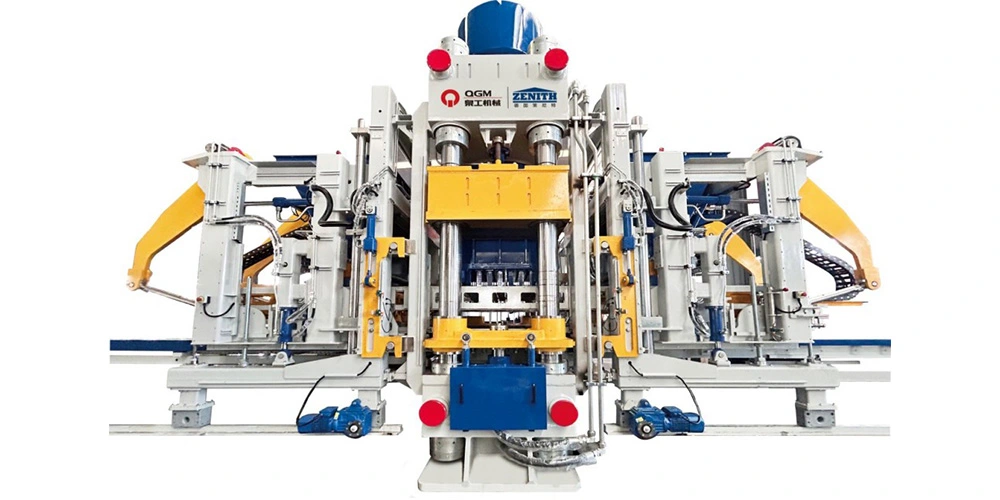

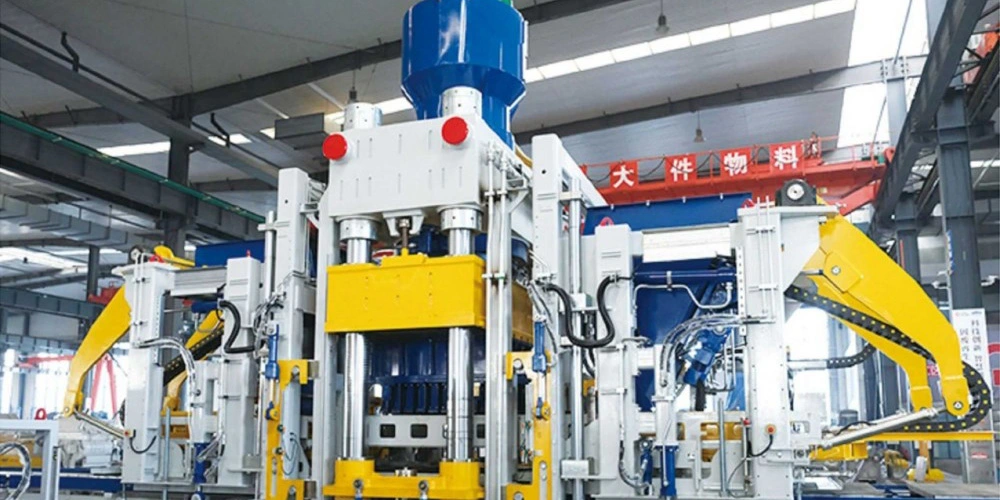

Il telaio principale della macchina è realizzato con sezioni di acciaio di forma speciale e incorpora una tecnologia di progettazione strutturale brevettata.
Il telaio saldato è sottoposto a trattamento antivibrante per migliorare la stabilità strutturale. Le colonne di grande diametro forniscono supporto e guida durante la chiusura dello stampo, aiutando a mantenere un posizionamento accurato dello stampo durante tutto il processo di formatura.
Il sistema di sformatura adotta la sincronizzazione meccanica per coordinare il rilascio dello stampo e supportare una formazione coerente del prodotto.
Per la produzione di blocchi di calcestruzzo ad alta pressione, una struttura rigida della macchina è essenziale per mantenere un movimento stabile dello stampo e condizioni di formatura ripetibili.

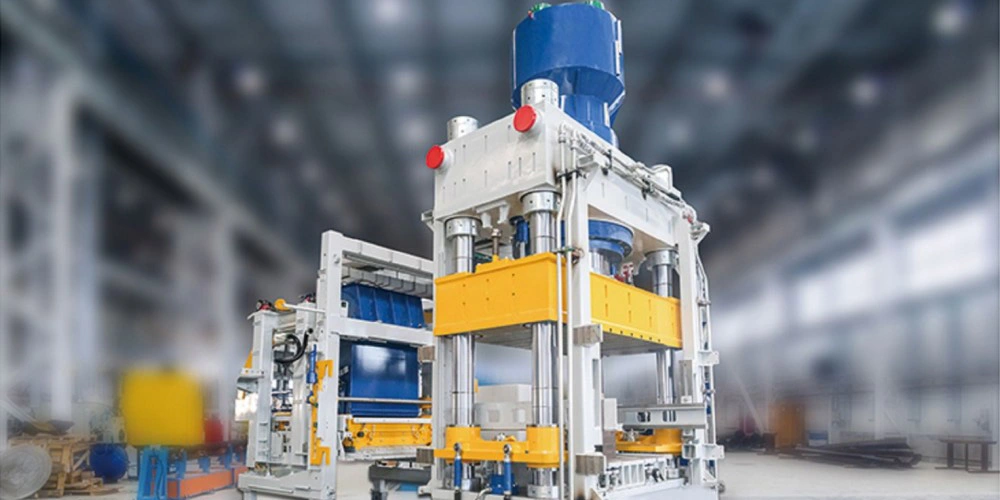

Il sistema di formatura idraulica è una delle caratteristiche distintive della serie ZN-VP.
I tre modelli forniscono rispettivamente una forza di pressatura principale massima di 600, 900 e 1.500 tonnellate. I cilindri principali di grande diametro generano la forza di formatura necessaria per la produzione di prodotti in calcestruzzo ad alta pressione.

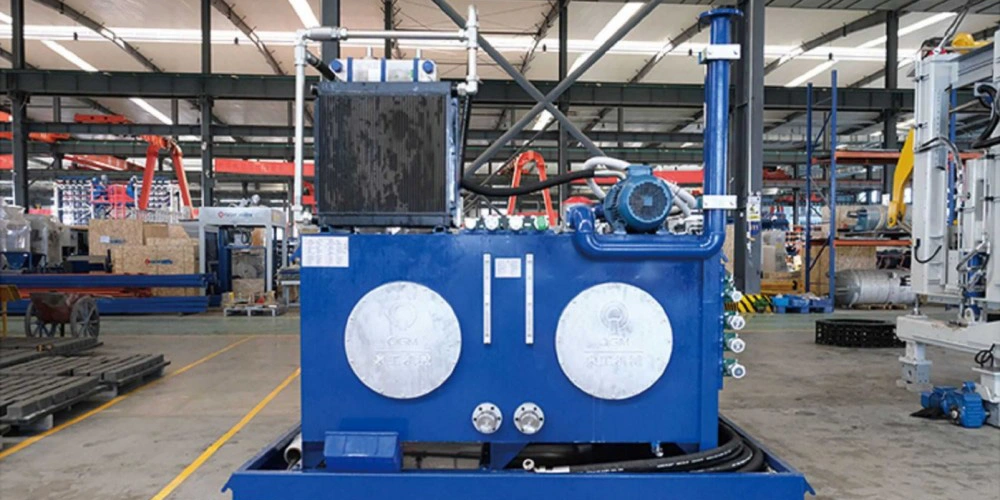

Nel sistema idraulico vengono utilizzate pompe e valvole idrauliche di marca internazionale. La velocità, la pressione e la corsa di pressatura possono essere regolate in base ai requisiti del prodotto e del processo.
Ciò consente di configurare il processo di formatura per diversi tipi di prodotto e caratteristiche del materiale.
La configurazione idraulica ad alta pressione è particolarmente rilevante per i produttori che producono prodotti in calcestruzzo densi o che lavorano con miscele contenenti polveri fini e materiali derivati da rifiuti solidi.
La serie ZN-VP incorpora l'avanzata tecnologia tedesca di servovibrazione.
I servomotori forniscono una risposta rapida e un controllo preciso dei parametri di vibrazione, consentendo di regolare la forza di eccitazione e le prestazioni di vibrazione in base ai requisiti di produzione.
Rispetto al controllo fisso delle vibrazioni, la tecnologia servo offre una maggiore flessibilità nel passaggio tra diversi tipi di prodotto e formulazioni di materiali.
Il processo di vibrazione controllata supporta la compattazione del calcestruzzo e aiuta a mantenere condizioni costanti di formatura del prodotto.
La tecnologia di formatura di blocchi di calcestruzzo con servovibrazione è particolarmente utile quando una linea di produzione deve soddisfare più specifiche di prodotto anziché eseguire continuamente un singolo prodotto standardizzato.

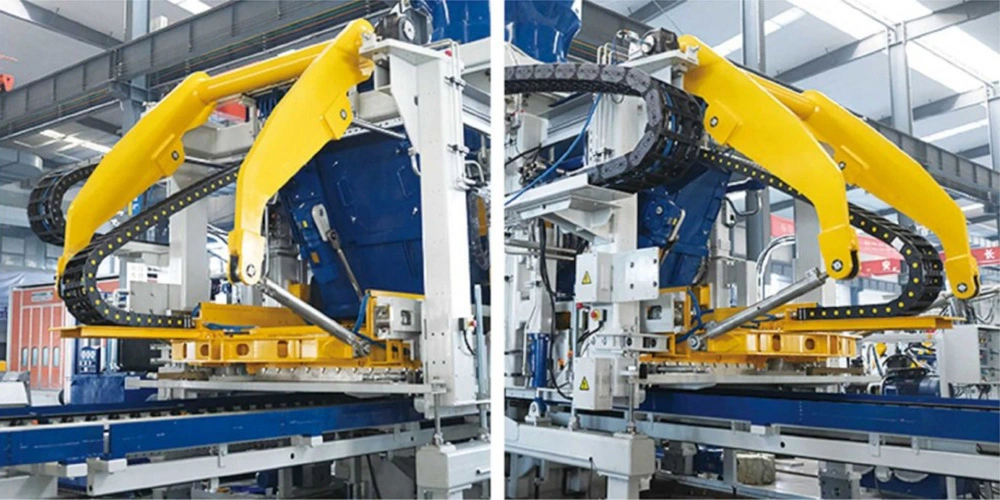

Il sistema di alimentazione del materiale utilizza una robusta configurazione a braccio oscillante per una distribuzione uniforme del materiale.
Le ruote guida di grande diametro supportano il movimento fluido del carrello di alimentazione, mentre le piastre antiusura sostituibili sono installate sulle superfici di contatto chiave per semplificare la manutenzione.
La piattaforma di alimentazione utilizza anche componenti soggetti ad usura sostituibili. Il bloccaggio idraulico consente l'apertura e la messa in sicurezza della sezione di alimentazione durante le operazioni di ispezione, pulizia e manutenzione.
Questo design fornisce un accesso più semplice alle parti soggette ad usura e aiuta a ridurre la complessità degli interventi di manutenzione di routine.
La serie ZN-VP combina due meccanismi di formatura: pressatura statica ad alta pressione + servovibrazione.
Il sistema idraulico fornisce la forza di formatura principale, mentre il sistema di vibrazione assiste la compattazione del materiale durante lo stampaggio.
Secondo la configurazione tecnica originale, il sistema fornisce fino a 900 o 1.500 tonnellate di forza di pressatura principale e 120 kN di forza di vibrazione sui modelli corrispondenti.
La tecnologia combinata è destinata a soddisfare i requisiti di formatura dei prodotti in calcestruzzo con processo a secco utilizzando sia materiali di scarto solidi grossolani che materiali in polvere ultrafine.
Può essere applicato alla produzione di:
●Pavimentazioni in calcestruzzo effetto pietra
●Prodotti per pavimentazione permeabili
● Cordoli
●Blocchi di cemento convenzionali
●Prodotti in calcestruzzo per paesaggistica
●Altri prodotti in calcestruzzo personalizzati
Per i progetti che richiedono sia diversità di prodotto che flessibilità di materiale, la configurazione combinata di pressatura e vibrazione fornisce un'alternativa ai tradizionali sistemi di formatura a pressione statica o solo a vibrazione.

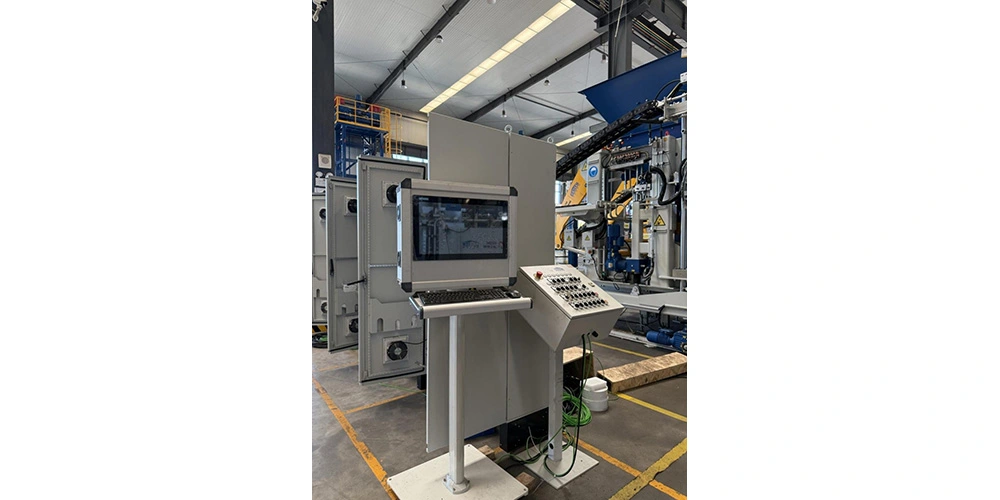

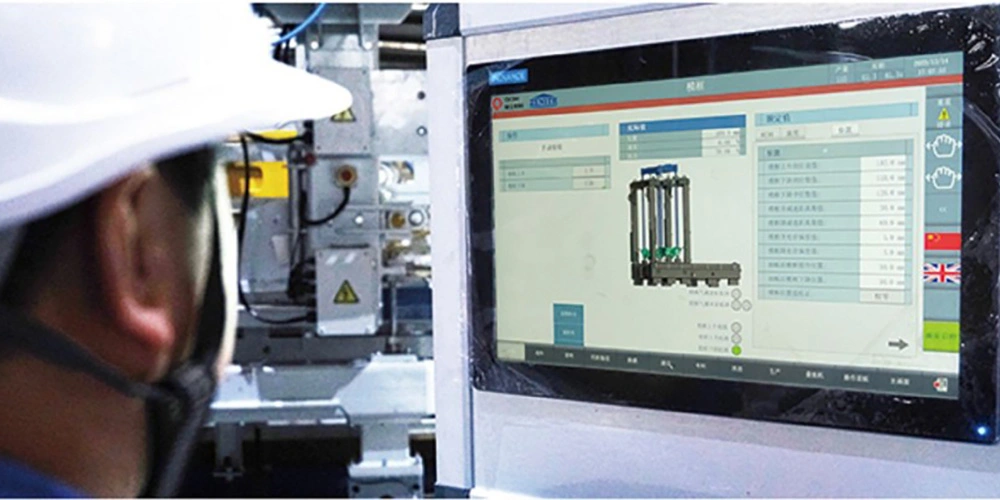

La serie ZN-VP integra la tecnologia di automazione tedesca con un'interfaccia visiva uomo-macchina.
Il sistema di controllo coordina i processi di formatura della macchina fornendo agli operatori un'interfaccia chiara per la gestione della produzione.
Le funzioni chiave includono:
●Gestione ricette di produzione
●Gestione dei parametri operativi
●Monitoraggio dello stato delle apparecchiature
●Raccolta dati di produzione
●Controllo del funzionamento della macchina
● Informazioni sull'attrezzatura visualizzate
Riducendo gli interventi manuali non necessari, l'architettura di controllo integrata aiuta gli operatori a gestire i parametri di produzione in modo più coerente.
Per le linee automatizzate di produzione di blocchi di calcestruzzo, il controllo centralizzato fornisce anche un'interfaccia più chiara tra la blocchiera e le apparecchiature a monte o a valle.

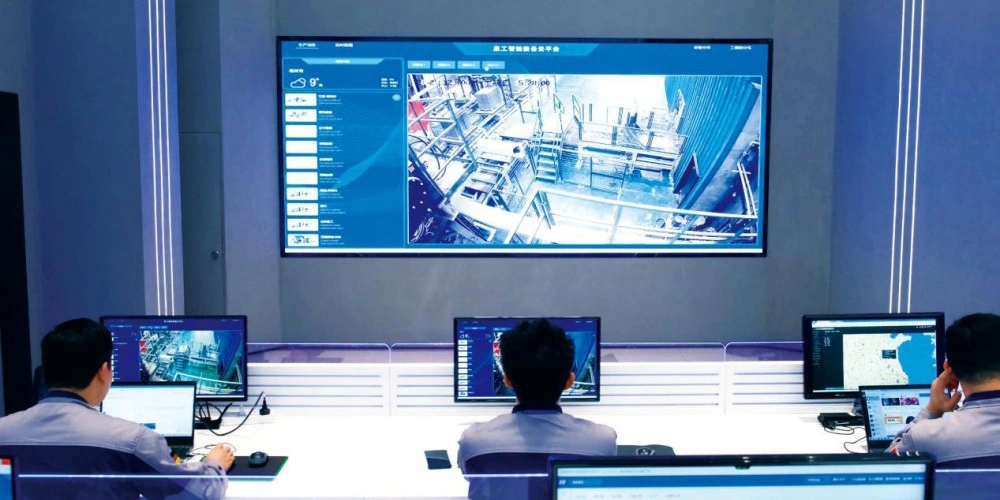

La piattaforma di servizi cloud QGM Intelligent Equipment estende la gestione delle macchine oltre il quadro elettrico locale.
La piattaforma integra cloud computing, comunicazione dati, modellazione delle apparecchiature, intelligenza artificiale, reti neurali fuzzy e tecnologie big data per raccogliere e analizzare informazioni sul funzionamento delle apparecchiature e modelli di utilizzo.
A seconda della configurazione e dell'autorizzazione del sistema, la piattaforma supporta:
●Monitoraggio delle apparecchiature online
●Controllo remoto dell'apparecchiatura
●Supporto tecnico remoto
●Rilevamento predittivo dei guasti
●Diagnosi dei guasti
●Valutazione dello stato delle apparecchiature
●Rapporti operativi automatizzati
●Analisi dei dati dell'attrezzatura
Ciò crea una connessione digitale tra la macchina per la produzione di blocchi e le funzioni di servizio basate su cloud.
Per i produttori di blocchi esteri, il monitoraggio delle apparecchiature basato su cloud può fornire un ulteriore livello di supporto quando le apparecchiature di produzione si trovano lontano dal centro di assistenza tecnica del produttore.
L'approccio intelligente alle apparecchiature intelligenti e ai servizi cloud di QGM è coerente con il suo più ampio sviluppo di apparecchiature per la produzione di blocchi connesse digitalmente e di sistemi di produzione intelligenti.
Una delle principali caratteristiche applicative della serie ZN-VP è la sua adattabilità a diverse materie prime.
A seconda delle proprietà del materiale, della prelavorazione e del mix design, la macchina può essere utilizzata con materiali quali:

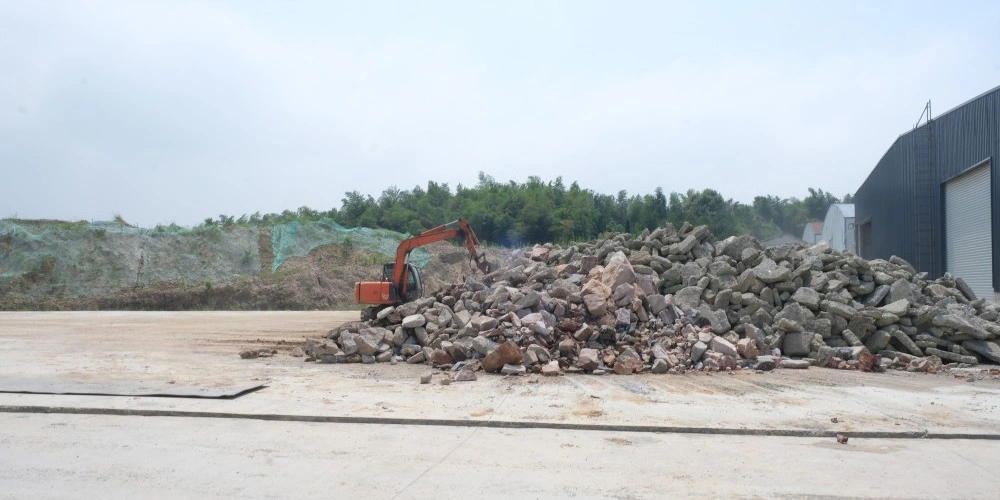

Materiali di scarto solidi
●Rifiuti edili
●Rifiuti solidi metallurgici
●Residui minerari
●Polvere di pietra
●Fanghi
●Fango lavasabbia
Il rapporto e la formulazione effettivi del materiale devono essere determinati in base alle proprietà fisiche e chimiche dei materiali disponibili localmente.
Prodotti in calcestruzzo
La macchina può essere configurata per la produzione di:
●Blocchi di cemento standard
●Blocchi cavi
●Blocchi per pavimentazione
●finitrici permeabili
● Cordoli
●Prodotti in cemento effetto pietra
●Prodotti paesaggistici
●Blocchi di protezione del pendio
●Prodotti decorativi in cemento per pareti
Ciò rende la serie ZN-VP rilevante per i progetti di riciclaggio dei rifiuti solidi in cui l'obiettivo è trasformare i materiali di scarto adeguatamente trattati in prodotti concreti commerciabili.
I modelli ZN600VP, ZN900VP e ZN1500VP forniscono tre diverse configurazioni di attrezzature all'interno dello stesso concetto di formatura idraulica.
La scelta del modello appropriato dipende da fattori quali:
●Forza di pressione richiesta
● Dimensioni del pallet
●dimensioni del prodotto
●Gamma di prodotti
●Caratteristiche della materia prima
●Configurazione dello stampo
●Scala di produzione richiesta
●Spazio disponibile per l'impianto

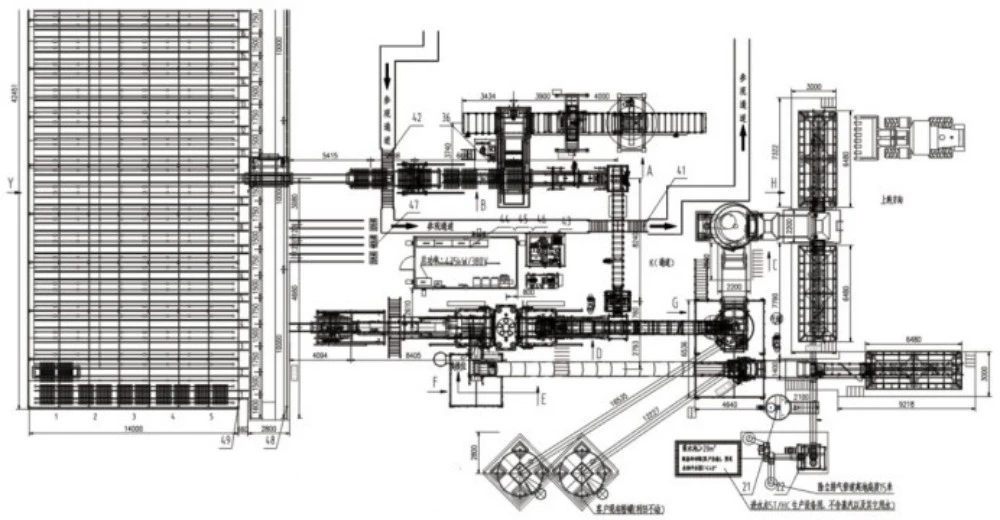

●Configurazione completa della linea
